安装方法:

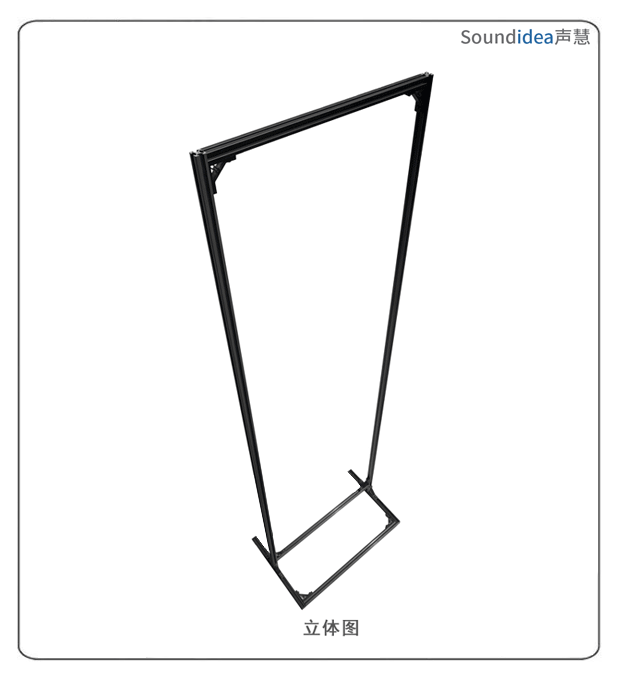

1、先看一下组装好的样子,有个大概了解,有利于整个安装过程的顺利进行。

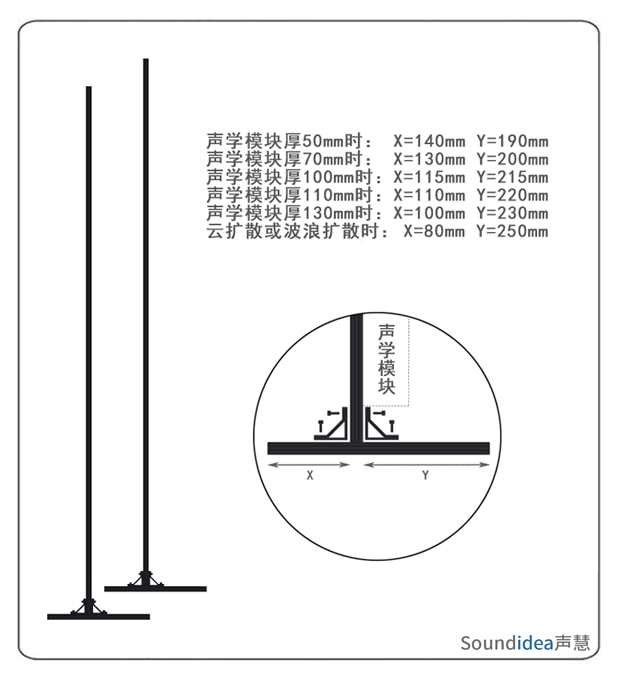

2、首先组装两条立柱和腿:
找到两条1840mm长的立柱和两条350mm长的腿,用附送的配件和内六角扳手按下图尺寸组装:

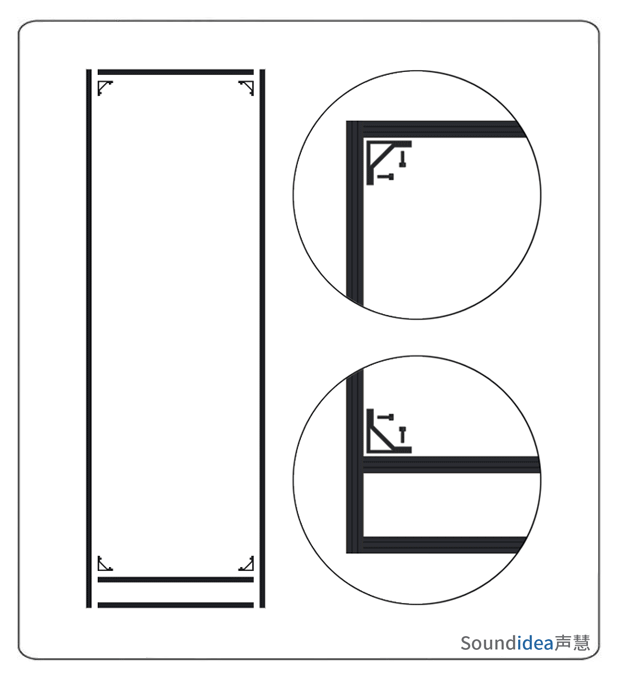

3、将两条立柱和腿用横梁连接成整体:
找到三条532mm长的横梁,用附送的配件和内六角扳手按下图尺寸组装,其中两条横梁连接于两条1840mm立柱的两端,另外一条横梁连接于两条350mm腿的前端:



4、安装端盖:

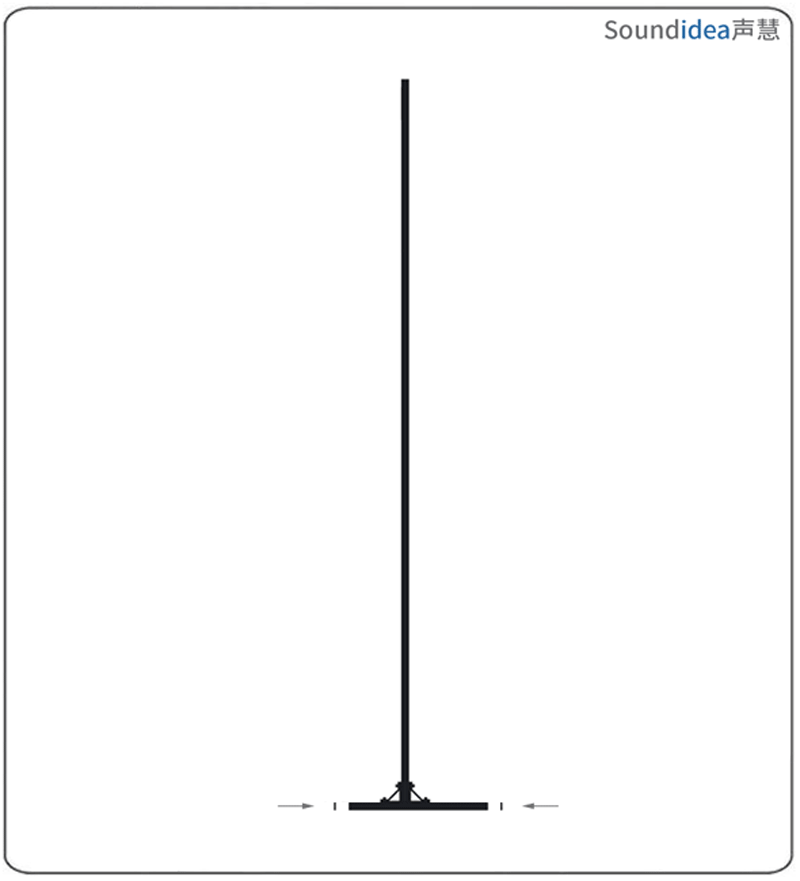

找到4个塑料端盖,安装在2条350mm腿的两端,如下图:

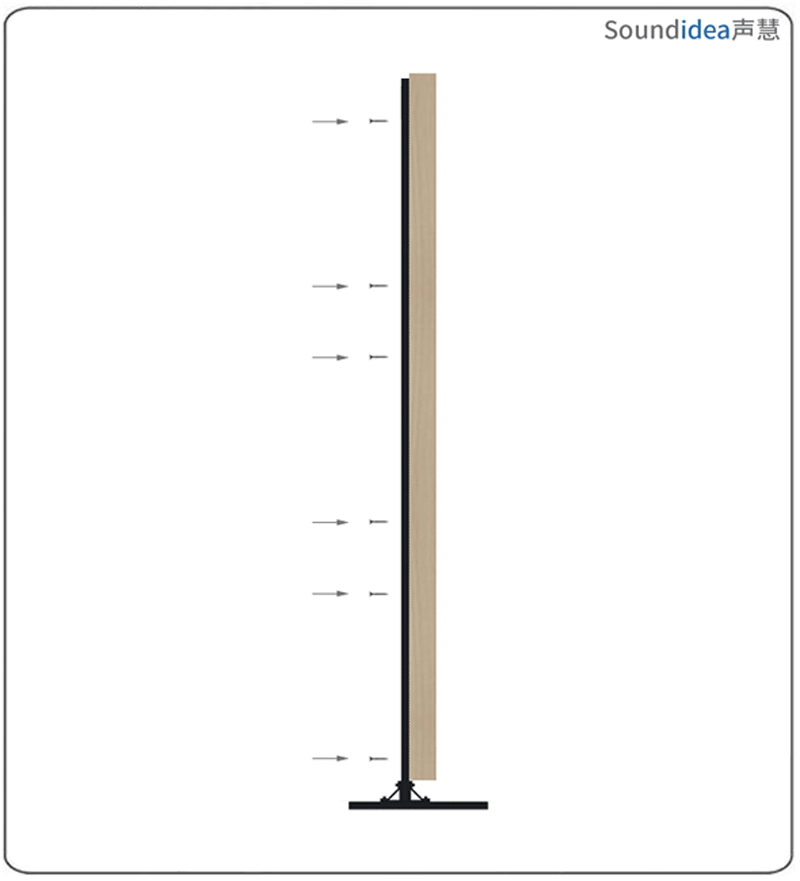

5、安装声学模块:
1840mm长的立柱上已经预留了6个φ4mm的孔,用附送的螺丝钉穿过孔,拧入声学模块的背板,将声学模块固定到支架上。

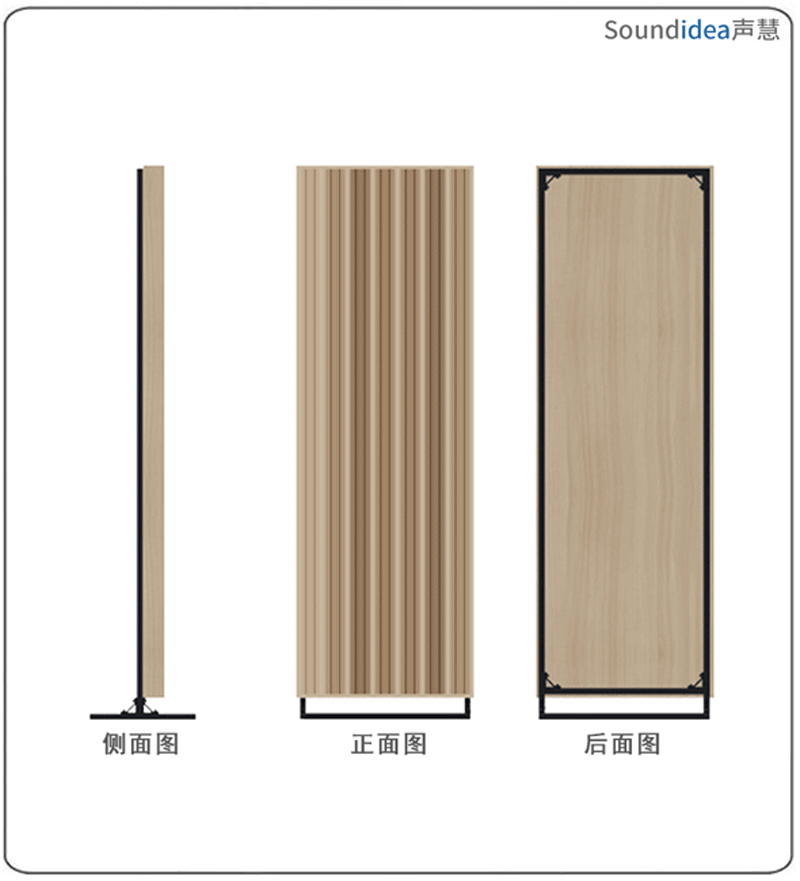

6、安装好如图所示:



特别提示:

1、此支架仅限“声慧”品牌声学模块使用,禁止用于非“声慧”品牌声学模块使用;
2、注意防风,当客厅或房间内有过堂风时,由于瞬时风力较大,如果此时声学模块正好处于迎风面或背风面,受风力影响较大,可能造成倾倒,请一定注意防风
